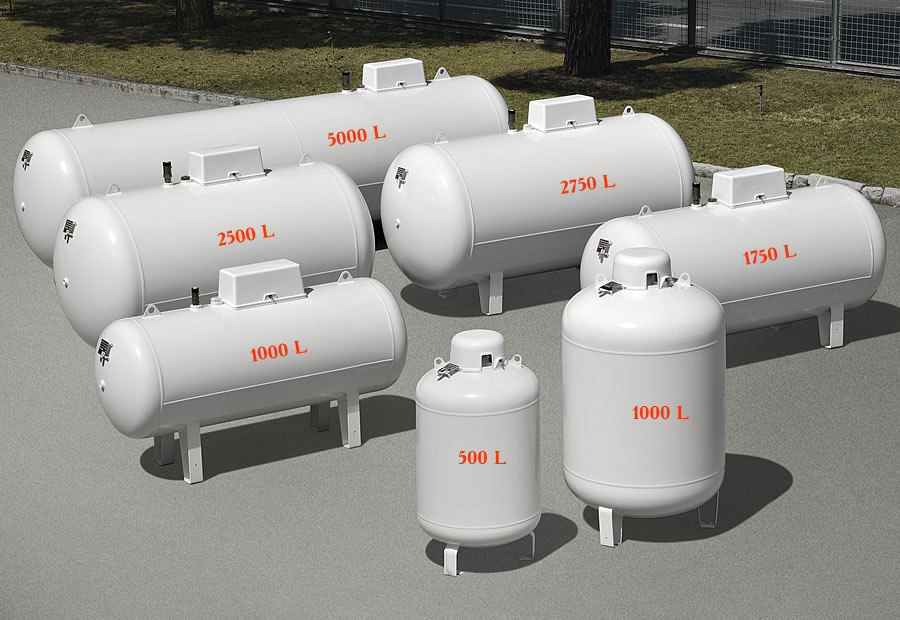

Газгольдеры производства Antonio Merloni   Antonio Merloni Cylinders Ghergo Group Россия

gazgolder_up

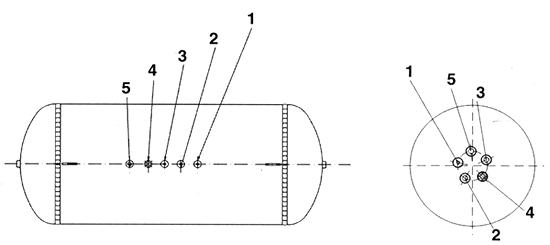

Расположение запорной арматуры для наземных газгольдеров.



drawing_up
  1. Gaseous phase delivery unit
    Мультиклапан
  2. Filler Valve
    Заправочный клапан
  3. Liquid phase delivery valve
    Клапан забора жидкой фазы СУГ*
  4. Level indicator
    Указатель уровня топлива
  5. Safety valve
    Предохранительный клапан
  6. The drain valve is positioned under the tank.
    Сливной клапан расположен в днище резервуара.

СУГ*- Сжиженный углеводородный газ (смесь пропан-бутана).



Технические характеристики


Capacity Liters
Объём в литрах

A mm

B mm

C mm

D mm

E mm

F mm

G mm

H mm

Weight Kg
Вес Kg

Horizontals /Горизонтальный

1000

800

2240

1325

276

1134

191

1200

450

254

1750

1000

2506

1395

146

1204

191

1360

630

410

2500

1200

2545

1600

146

1404

196

1250

675

582

2750

1200

2775

1600

146

1404

196

1400

675

630

5000

1200

4790

1620

166

1424

196

3200

675

1040

10000

1700

4910

2074

126

1850

224

2850

1010

2500

12500

1700

5910

2074

126

1850

224

3350

1010

2900

Verticals / Вертикальный

500

800

1334

1498

95

-

-

-

-

147

1000

1000

1595

1760

85

-

-

-

-

263

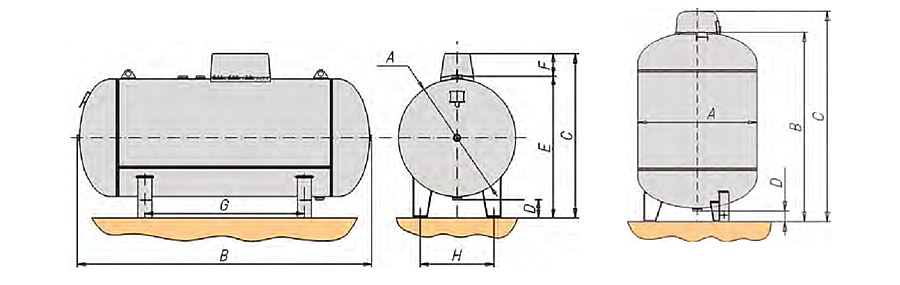

Расположение запорной арматуры для наземных газгольдеров.



drawing_up_2







Расход газа


Flow rate Kg/h*
Расход газа kg/h*

Up to 3 hours.
До 2 часов

Up to 4 hours.
До 4 часов

Up to 8 hours.
До 8 часов

Over 8  hours.
Более 8 часов

Max/day Kcal/day
Max/день Kcal/сутки

Horizontals / Горизонтальный

1000

4,0

-

3,0

-

350.000

1750

5,6

-

4,5

-

500.000

2500

8,8

-

5,9

-

730.000

2750

9,5

-

6,5

-

800.000

5000

13

-

9

-

1.000.000

10000 (min**)

-

60 (min)

45 (min)

35 (min)

-

10000 (max***)

-

105 (max)

80 (max)

55 (max)

-

12500 (min**)

-

75 (min)

55 (min)

45 (min)

-

12500 (max***)

-

120 (max)

90 (max)

65 (max)

-

Verticals / Вертикальный

500

3,0

-

2,4

-

300.000

1000

4,0

-

3,0

-

350.000



Top
* Замер расхода газа в течении 24 часов при средней температуре земли 10 ° C
** Данные сняты при 25% от полной заправки при температуре воздуха -5 ° C
*** Данные сняты при 70% от полной заправки при температура воздуха +30
* Замер расхода газа в течении 24 часов при средней температуре земли 10 ° C
** Данные сняты при 25% от полной заправки при температуре воздуха -5 ° C
*** Данные сняты при 70% от полной заправки при температура воздуха +30

Запорная арматура для газгольдера



armatura_1





VRN 20

66.0.290.1043


Код

изделия

Соединение

емкости

Соединение

наполнителя

Ключ плоский

шестигранный

Наливной объем пропана при различном давлении (л/мин)


0,69 бар

1,72 бар

3,45 бар

5,17 бар

66.1043 (VRN 20)

1 1/4 - NPT

1 3/4 –наружное ACME

1 3/4”

245,49

454,61

672,82

863,76











armatura_2

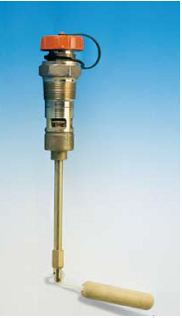

66.1106

Наполнительный клапан с большой пропускной способностью для надземных резервуаров 500 л. При заказе уточняйте объем резервуара.



Код изделия

Соединение

с резервуаром

Соединение

с входом клапана

Размер

ключа

При заказе

указывайте

размеры резервуара

66.1106

1 1/4"

NРT, внутреннее

1 3/4 ACME

1 3/4"

500 литров





Клапаны многофункциональные


armatura_3





GS 50

67.0775 (надземный)

Многофункциональный клапан, оснащенный манометром в глицериновой ванне (шкала 0,25 бар) фиксированным датчиком уровня, контролирующим 80% заполнения. Состоит из клапана контроля потока, который закрывается при напоре СУГ 37,5-45 кг/ч. Возможность крепления двухступенчатого редуктора. Первая ступень - редуктор высокого давления с пропускной способностью 12 кг/ч и  выходным давлением 1,5 бара, вторая ступень – редуктор низкого давления с пропускной способностью от 4-х до 10 кг в час и выходным давлением 30, 37, 50 мбар.


Код изделия

Соединение

емкости

Соединение

на выходе

Устройство

контроля

потока

Параметры

потока

закрытия

(пропан)

Ключ

для

труб

(мм)

Датчик

фиксирования

уровня

с погружной

трубкой

Контрольный

манометр

с фланцем

Разгрузочное

устройство

67.0775



3/4” – 14 NPT

для обоих

W20x 1/14” LH

для обоих

На входе

встроен

для обоих

Между

42-54 кг / ч

пропан(1)



30(квадр.)

для обоих

В наличии для всех типов с трубами, различной длины.*





Да



Нет

в комплекте





Внешние предохранительные клапаны



armatura_4





EU 19

7000900061

Предохранительный клапан с конической резьбой между клапаном и нижним обратным клапаном. Точка срабатывания: 17,65 бар.


ST 19

7100900005

Ответная часть.



Код изделия

Нижнее

наружное

соединение

Ключ

6-гран.

для труб (мм)

Тип резьбы

Совместимость

модели

с объемом

резервуара

Настройка срабатывания

(бар)

Избыточное давление

Одобрен

Отверстие

(мм)

Конус.

Цилиндр.

Потенциал

N m3/min

70.0061 (EU 19) –PRV

71.0005 (ST 19) -CLD

3/4” – 14 NPT

1 1/4” NPT

46

46

х

х



1000 л

Базовая настройка

15,6

41,00

CE



ГОСТ



УкрСЕПРО

19,00





Сливные клапаны



armatura_5





VL 25

69.0005

Сливной клапан.









armatura_6





RL 25

72.0025

Перепускной клапан с ограничителем потока. Используется с клапаном модели VL 25 в резервуарах объемом от 1000 литров









Код изделия

Соединение

с резервуаром

Соединение

на выходе

Перекрытие потока

Ключ (мм)

69.0005 (VL 25)

1 1/4”– 14 NPT

M 25x1,5

(с заглушкой)

Недоступно

46

72.0025 (RL 25)

M 25x1,5

M 30x1,5

см.**

32 (квадр.)

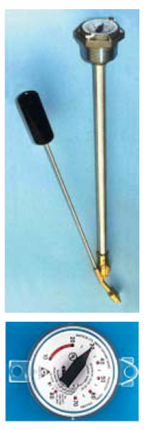

Поплавковые уровнемеры СУГ



armatura_7

armatura_8





Оригинальная конструкция изделия обеспечивает надежность и корректность измерений, а также 100% производительность. Поплавковые уровнемеры успешно функционируют даже в следующих критических условиях работы:

а) наличие сырости в резервуаре с СУГ

б) перекачка газов при очень низкой температуре.

Уровнемер размещен в пластмассовой оболочке, укомплектован уплотнительным кольцом и винтами из нержавеющей стали.

Уровнемеры изготовлены из латуни или из цинкового сплава «ZAMAC».

Доступен также в металлической оболочке.

Возможна поставка уровнемеров, разработанных по техническим условиям заказчика.



Поплавковые уровнемеры с винтовой резьбой 1 1/4”

Резервуар

Размер

Ø дюймов

Ø мм

тип

галлонов

литров

А

В

24”

609,60

горизонт.

120

454,25

338

285
